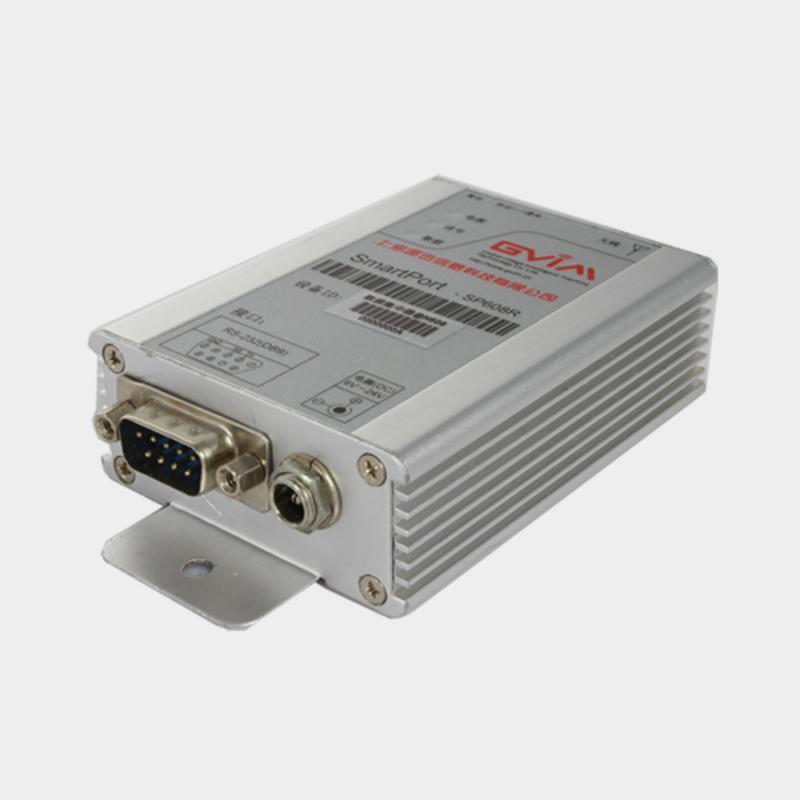

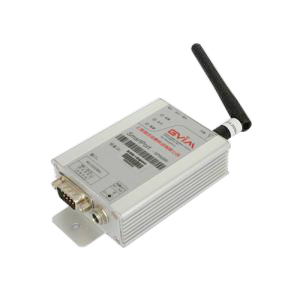

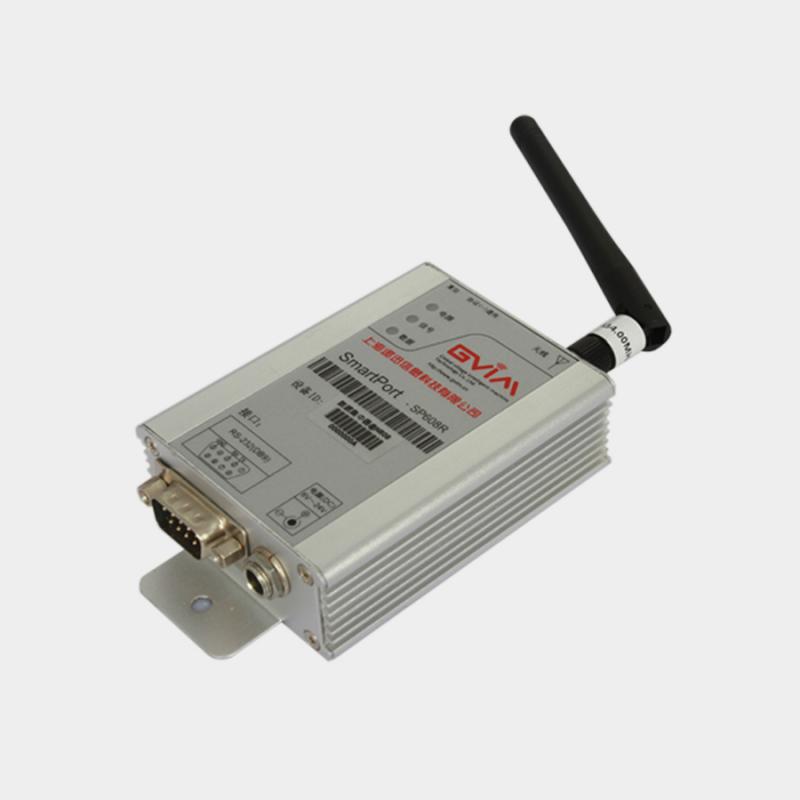

本產品適用于SmartNode協議網絡的互連，主要功能是通過對數據信號的重新發送或者轉發，來擴大網絡傳輸?shù)木嚯x。
1. 功率可調：調節范圍 1dbm～17dbm;27 dbm;30 dbm；32 dbm
發射功率10dbm，距離1000米（9.6kbps）；
發射功率17dbm，距離2500米（9.6kbps）；
2. 數據緩沖區：8×256bytes
3. 工作模式:（434MHz，64信道）：跳頻（FHSS），固定頻率
4. 數據傳輸模式：SmartNode協議傳輸，數據透明傳輸
5. 數據傳輸方式：點對點、點對多點、多級中繼
6. 高抗干擾能力和低誤碼率 ：基于FSK的調制方式，采用高效前向糾錯和信道交織編碼技術，提高了數據抗隨機干擾和突發干擾的能力
7. 多種天線配置方案：可配置鍍銀彈簧天線、多種增益的柱狀天線、吸盤天線等，滿足用戶不同的結構需要
|
電氣參數 |
|
|
發射功率 |
A級：1dbm～17dbm(1mW～50mW)； B級：27dbm/0.5W; C級：30dbm/1W; D級： 32dbm/1.5W |
|
發射電流 |
34mA@10dbm/10mW; 65mA@17dbm/50mW |
|
接收電流 |
20mA |
|
待機電流 |
1 mA |
|
供電電壓 |
6V～24V（DC） |
|
射頻模塊 |
|
|
工作頻率 |
免費ISM頻段（硬件支持240～930MHZ） |
|
信 道 |
64信道 |
|
工作模式 |
跳頻與固定頻率（軟件配置） |
|
調制方式 |
GFSK |
|
無線傳輸速率 |
2.4 Kbps～256 Kbps（軟件配置） |
|
接收靈敏度 |
-118dbm@2.4 Kbps |
|
通信距離 （空曠） |
10dbm,9.6Kbps,3dbi天線,3V：1000米 17dbm,9.6Kbps,3dbi天線,3V：2500米 |
|
模塊ID |
4字節,32進制編碼 |
|
廠家識別碼 |
2字節,16進制編碼 |
|
用戶識別碼 |
2字節,16進制編碼 |
|
通訊接口 |
RS232/RS485/RS422 |
|
串口速率 (Kbit/s) |
1.2，2.4，4.8，9.6，14.4，19.2，38.4（可軟件配置，出廠默認9.6 Kbit/s） |
|
通訊協議 |
SmartNode V6協議 |
|
網絡結構 |
星形網，樹型網，點對點，MESH |
|
數據傳輸模式 |
SmartNode協議傳輸、透明傳輸 |
|
天線接口方式 |
SMA標準天線 |
|
其他參數 |
|
|
工作溫度 |
-40℃～+85℃ |
|
防護等級 |
IP40 |
|
機械尺寸 |
82mm×31mm×11mm |
